一、综合布线验收的意义与规范体系
综合布线系统验收是弱电工程项目交付前的最后一道质量关卡，也是确保整个布线系统能够稳定、高效运行的关键环节。通过系统化的验收流程，可以全面检验布线工程的设计符合性、施工质量合格性以及系统性能达标性，及时发现并整改存在的质量隐患。
我国综合布线系统验收的主要规范依据包括：GB 50312-2016《综合布线系统工程验收规范》作为核心验收标准；GB 50311-2016《综合布线系统工程设计规范》作为设计符合性验证依据；TIA/EIA-568系列标准作为国际通用测试参考；以及各地方建设主管部门制定的具体实施细则。验收工作应在施工单位自检合格的基础上，由建设单位组织设计单位、施工单位和监理单位共同参与。
二、验收前的准备工作
正式验收前，需要完成一系列准备工作以确保验收流程的顺利推进：
2.1 验收资料准备
施工单位应向验收组提交以下完整资料：综合布线系统设计图纸及设计变更文件；施工组织设计方案及审批记录；材料设备进场检验记录及合格证书；隐蔽工程验收记录（含影像资料）；施工日志和自检报告；竣工图纸（应反映实际施工情况）；线缆测试报告（初步测试结果）。所有资料应分类编目、装订成册，确保资料的真实性和完整性。
2.2 验收工具准备

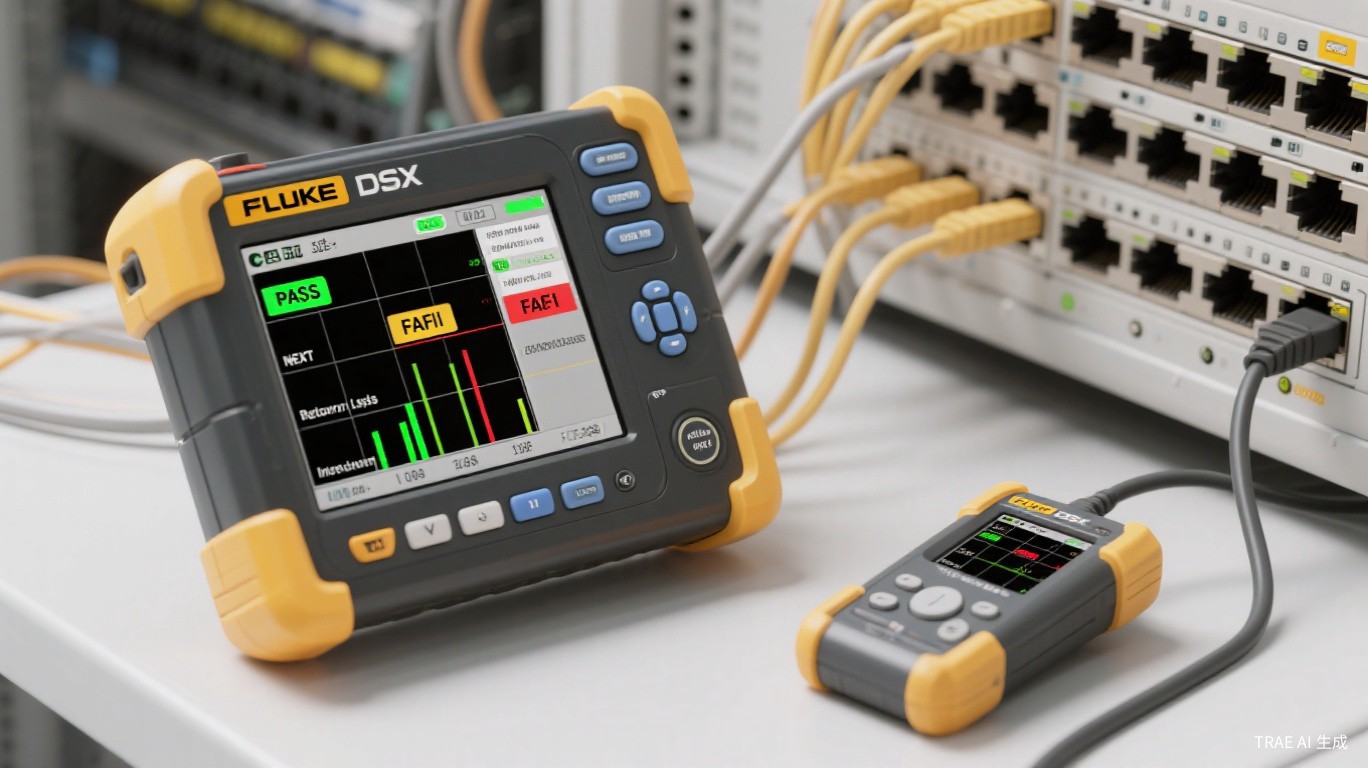

验收测试必须使用经过计量校准的专业测试仪器。目前行业内广泛使用的测试设备主要包括：Fluke DSX系列 CableAnalyzer（支持Cat5e至Cat8及光纤测试）、NetScout LinkRunner系列测试仪、Ideal LanTEK系列测试仪等。测试仪器必须在有效校准期内使用，校准周期一般为一年。验收前应确认测试仪的固件版本为最新，测试限值标准应设置为GB 50312-2016或TIA-568-C.2。
2.3 环境条件确认
验收测试应在满足以下环境条件下进行：环境温度为5-40°C，相对湿度为20%-80%；测试现场应无强电磁干扰源；所有网络设备应已安装到位并通电运行；测试仪器应预热至少15分钟以确保测量精度。
三、验收检查项目与标准
3.1 环境检查
验收组应首先对布线系统的安装环境进行检查：工作区、管理间、设备间的环境条件是否符合设计要求；地面、墙面、吊顶等装修工程是否已完成；桥架、线槽的安装位置是否合理，有无明显变形或损伤；防火封堵是否到位；接地系统是否完善可靠。环境检查不合格的，应限期整改后重新验收。
3.2 器材质量检查
对所有已安装的布线器材进行现场核查：线缆的型号、规格、品牌是否与设计一致，有无以次充好的情况；配线架、信息模块、光纤配线箱等设备的安装是否牢固、端正；所有连接件是否有产品合格证和检测报告；阻燃线缆的阻燃标识是否清晰可见。发现不合格器材应立即更换。
3.3 设备安装检查
对机柜、配线架、信息插座等设备的安装质量进行逐项检查：机柜安装的垂直度、水平度是否达标；配线架端接是否规范，线序是否正确；信息插座的安装位置、高度是否一致且便于使用；所有标识标签是否齐全、清晰、准确；线缆管理是否整齐有序，有无杂乱交叉。
四、线缆性能测试标准与方法
线缆性能测试是验收工作中最核心的环节，也是最体现技术含量的部分。根据GB 50312-2016的要求，所有布线链路必须进行100%全检，不允许抽样检测。
4.1 双绞线链路测试参数
| 测试参数 | 英文缩写 | 测试意义 | 六类标准要求 | 不合格后果 |
|---|---|---|---|---|
| 接线图 | Wire Map | 检查8芯线序连接正确性 | 1-8对应连通 | 网络不通或速率下降 |
| 长度 | Length | 检查链路长度是否超标 | 永久链路≤90m | 信号衰减过大 |
| 插入损耗 | IL | 信号传输过程中的能量损失 | ≤24.0dB(100MHz) | 信号弱、丢包率高 |
| 近端串扰 | NEXT | 相邻线对间的信号干扰 | ≥39.9dB(100MHz) | 误码率升高 |
| 综合近端串扰 | PS NEXT | 所有相邻线对的综合干扰 | ≥37.1dB(100MHz) | 高速传输不稳定 |
| 回波损耗 | RL | 信号反射导致的传输质量下降 | ≥10.0dB(100MHz) | 信号失真 |
| 衰减串扰比 | ACR-F | 有用信号与干扰的比值 | ≥-3.1dB(100MHz) | 整体链路质量差 |
| 传播延迟 | Delay | 信号从一端到另一端的传输时间 | ≤548ns | 影响实时应用 |
| 延迟偏移 | Delay Skew | 最快与最慢线对间的时间差 | ≤50ns | 千兆以上速率异常 |
4.2 光纤链路测试参数
光纤链路测试主要关注以下参数：光衰减（Optical Loss）——使用光功率计或OTDR进行测试，多模光纤在850nm波长下的衰减不应超过3.0dB/km，单模光纤在1310nm波长下不应超过0.4dB/km；回波损耗（Return Loss）——一般要求不小于26dB（多模）和35dB（单模）；光纤长度——使用OTDR测量实际长度，应与设计长度基本一致。
4.3 测试方法与流程

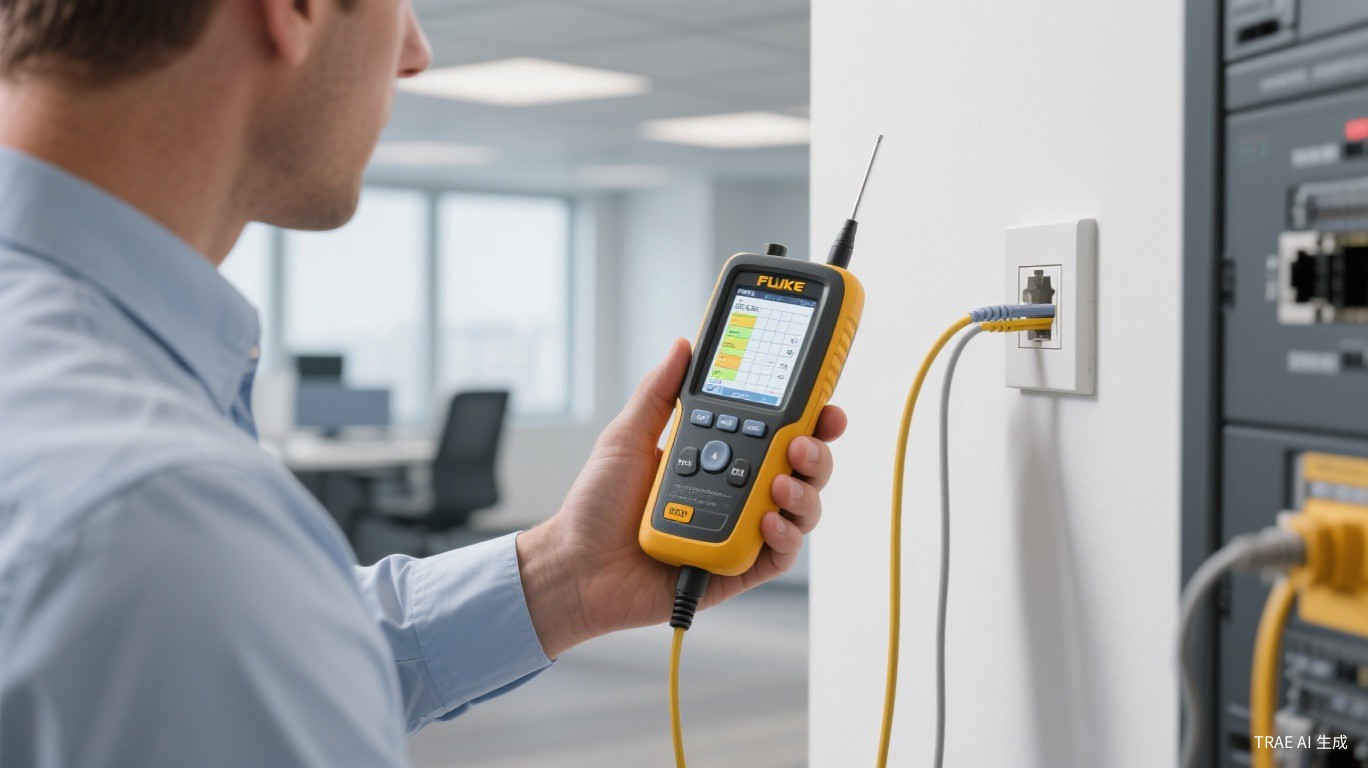

测试应按照以下标准流程执行：首先进行测试仪器自校准，确保设备状态正常；然后按照测试方案逐条链路进行测试，测试时主测试仪和远端单元应分别连接链路两端；测试完成后保存每条链路的详细测试报告，报告应包含测试时间、链路编号、测试参数及结果、PASS/FAIL判定等完整信息；对测试不合格的链路应进行故障定位和整改，整改后重新测试直至合格。
五、验收文档与交付标准
验收完成后应形成完整的验收文档体系，包括：验收检查记录表（涵盖所有检查项目的详细结果）；线缆测试报告汇总表（所有链路的测试结果统计，应包含合格率和不合格项清单）；竣工图纸（反映最终实际施工情况，包括管线走向图、信息点分布图、机柜布置图等）；设备材料清单（实际使用的设备和材料的型号、数量、品牌明细）；验收结论意见书（由各参验单位签字确认的最终验收结论）。所有文档应一式多份，建设单位、施工单位和监理单位各留存一份。
六、工程师经验分享
经验一：测试仪适配器选择很关键
很多测试人员在使用Fluke测试仪时忽略了适配器的重要性。不同品牌的模块和配线架可能需要使用对应的适配器才能获得准确的测试结果。建议在测试前确认现场使用的模块品牌，准备相应的适配器。如果使用了不匹配的适配器，可能导致测试结果出现偏差，甚至将合格链路误判为不合格。
经验二：故障链路快速定位技巧
当链路测试不合格时，使用HDTDX（高级时域串扰分析）和HDTDR（高级时域反射分析）功能可以快速定位故障点。NEXT不合格通常是由于端接质量问题（如解绞过长、线序错误）或线缆弯折过度造成；RL不合格多与连接器质量或阻抗不匹配有关；长度超标则需检查实际敷设路径是否存在不必要的绕行。掌握这些故障定位技巧可以大幅提高整改效率。
经验三：验收测试的最佳时机
建议在装修工程基本完成但家具尚未大量搬入时进行验收测试。此时测试环境相对理想，且如果发现问题还有足够的空间进行整改。如果等到所有设备安装完毕后再测试，一旦发现链路不合格，整改的难度和成本将大幅增加。同时应避免在强电设备密集运行期间进行测试，以免电磁干扰影响测试结果的准确性。
七、常见问题FAQ
Q1：验收测试可以抽样进行吗？
根据GB 50312-2016的要求，综合布线系统的链路测试应进行100%全检，不允许抽样检测。这是综合布线验收与其他弱电系统验收的重要区别之一。每一条信息点链路都必须经过专业测试仪的全面测试并生成独立的测试报告。
Q2：测试报告中显示"PASS"但实际网速不达标怎么办？
这种情况可能由多种原因造成：测试仪的测试限值标准设置不正确（如将六类线缆按超五类标准测试）；网络设备配置不当（如网卡双工模式不匹配）；交换机端口故障；或者存在外部电磁干扰。建议首先确认测试标准设置是否正确，然后逐段排查网络设备和配置问题。
Q3：光纤测试和铜缆测试可以使用同一台测试仪吗？
可以，但需要配备光纤测试模块。Fluke DSX系列可以通过更换光纤模块实现铜缆和光纤的测试切换。需要注意的是，光纤测试模块也需要定期校准，且不同类型的光纤（单模/多模）需要使用对应的光源和适配器。建议在测试前仔细检查模块配置，避免因配置错误导致测试失败。
