综合布线系统施工工艺与标准要求详解

一、综合布线系统概述

综合布线系统（Generic Cabling System，简称GCS）是建筑物或建筑群内部的信息传输基础设施，是弱电工程中最为核心的子系统之一。它将语音、数据、图像和控制信号等各类信息通过标准化的线缆、连接件及配线设备集成在同一套布线体系中，为现代化智能建筑提供高效、可靠、灵活的信息传输通道。

一套设计合理、施工规范的综合布线系统，不仅能够满足当前的网络通信需求，还能为未来10-15年的技术升级预留充足的扩展空间。根据GB 50311-2016《综合布线系统工程设计规范》和GB 50312-2016《综合布线系统工程验收规范》，综合布线系统通常划分为工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统和建筑群子系统六大模块。

二、施工前准备与技术交底

综合布线施工前的准备工作直接决定了工程质量和施工效率。在正式进场施工之前，必须完成以下关键准备工作：

2.1 设计图纸审核

施工团队需仔细审阅综合布线系统设计图纸，核对信息点数量、点位分布、管线走向、桥架规格及设备间布局等关键参数。重点关注水平线缆的最大敷设长度（永久链路不超过90米，信道不超过100米）以及垂直干线路由的合理性。如发现设计中的矛盾或不合理之处，应及时与设计单位沟通确认，形成书面变更记录。

2.2 现场勘察与条件确认

施工前必须对施工现场进行全面勘察，确认以下条件：建筑结构是否具备管线预埋条件；吊顶内空间是否满足桥架安装高度要求；弱电井位置和尺寸是否满足垂直桥架和配线设备的安装需求；设备间的供电、接地、通风散热条件是否达标。同时需确认土建、装修等其他专业的施工进度，避免交叉作业冲突。

2.3 材料进场检验

所有布线材料和设备进场前必须进行严格的品质检验。检查项目包括：线缆的型号规格是否符合设计要求（如超五类、六类、超六类等）；线缆外护套是否完好无损，有无明显压痕或破损；配线架、信息模块、跳线等连接件的规格型号是否匹配；阻燃线缆的阻燃等级是否满足消防要求。所有进场材料应建立台账，做到可追溯管理。

2.4 主要布线材料参数对照表

三、管线敷设施工工艺

管线敷设是综合布线施工中工作量最大、技术要求最高的环节。规范的管线敷设不仅关系到线缆的传输性能，还直接影响后期维护的便利性。

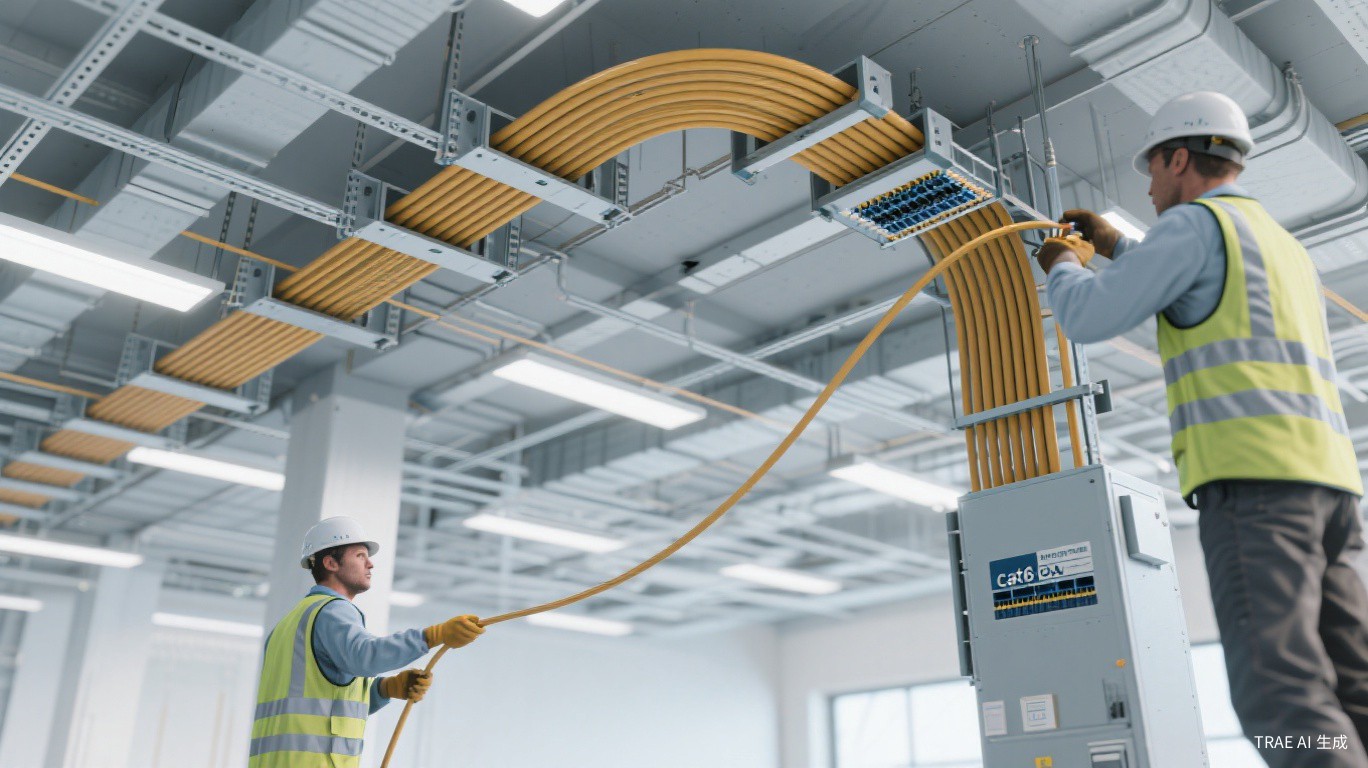

3.1 金属桥架安装

金属桥架是水平布线和垂直干线敷设的主要承载设施。桥架安装应遵循以下工艺要求：桥架水平度偏差不超过2mm/m，全长不超过20mm；桥架转弯处应采用弯头或三通，弯曲半径不小于桥架内最大线缆外径的10倍；桥架跨接接地应可靠，接地电阻不大于4欧姆；桥架穿越防火分区时应进行防火封堵处理。桥架安装完成后应进行承重检查，确保能够承受线缆满载时的重量。

3.2 线缆敷设技术要点

线缆敷设是综合布线施工的核心环节，必须严格遵循以下技术规范：

（1）牵引力控制：线缆敷设时的牵引力不得超过线缆允许的最大拉力。六类双绞线的最大牵引力一般不超过110N，光纤的最大牵引力不超过150N。牵引过程中应保持匀速，避免急拉急停造成线缆内部结构损伤。

（2）弯曲半径控制：非屏蔽双绞线的弯曲半径应不小于线缆外径的4倍，屏蔽双绞线不小于8倍，光缆不小于15倍。在桥架转弯处和配线箱入口处应特别注意弯曲半径的控制。

（3）线缆预留：工作区信息插座处预留长度为0.3-0.6米，楼层配线间预留长度为3-5米，设备间预留长度为5-10米。预留线缆应盘绕整齐，不得随意堆放。

（4）线缆标识：每根线缆两端及中间适当位置均应粘贴标识标签，标签内容应包括线缆编号、起点和终点信息。标签应采用防水、防褪色材料，确保长期可读。

3.3 水平子系统敷设

水平子系统是连接工作区信息插座与楼层配线架之间的布线部分。敷设时应注意：线缆在桥架内应排列整齐，避免交叉缠绕；不同类型的线缆（网线、电话线、控制线等）应分开敷设或使用隔板隔离；线缆填充率不应超过桥架截面积的50%；在吊顶内敷设时应使用线卡或扎带固定，固定间距为1-1.5米。

四、线缆端接与设备安装

4.1 信息模块端接

信息模块的端接质量直接影响网络链路的传输性能。端接时应严格按照T568B（或T568A）线序标准进行，同一工程中应统一采用同一种线序标准。双绞线解绞长度不得超过13mm（六类系统），否则会严重影响近端串扰（NEXT）指标。端接完成后应使用线缆测试仪进行连通性测试，确认8根芯线全部正确连通。

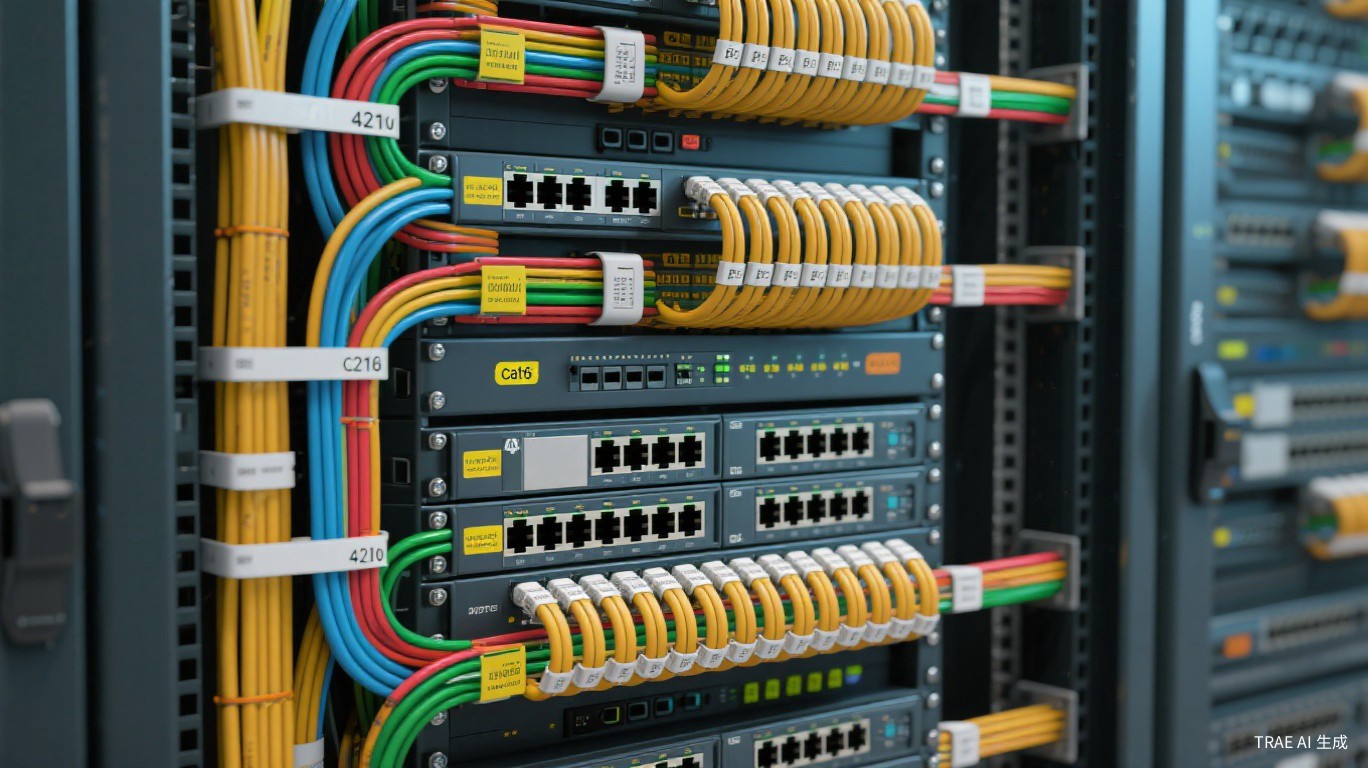

4.2 配线架安装与端接

配线架是楼层管理子间的核心设备。安装时应注意：配线架应安装在标准19英寸机柜内，安装高度应便于操作和维护；配线架端接时应按照设计编号逐一进行，每个端接点均应进行标识；端接完成后应使用理线架和理线梳进行线缆整理，确保跳线管理清晰有序。

4.3 机柜安装规范

机柜安装应满足以下要求：机柜垂直度偏差不超过3mm；机柜应可靠接地，接地电阻不大于4欧姆；机柜内设备安装应从上到下依次为网络设备、配线架、理线架、电源设备；机柜内应预留20%以上的空间用于未来扩展；机柜内应配备充足的电源插座和理线通道。

五、施工质量控制要点

综合布线施工质量控制贯穿于整个施工过程，主要控制要点包括：材料质量把控——所有进场材料必须具备合格证和检测报告；施工工艺把控——严格按照施工工艺标准执行，关键工序实行三检制度（自检、互检、专检）；隐蔽工程验收——桥架安装、管线预埋等隐蔽工程在封闭前必须进行验收并留存影像资料；标识系统完整性——所有线缆、配线架、信息点均应标识清晰、准确。

六、工程师经验分享

经验一：线缆敷设顺序规划
在实际施工中，建议先敷设大对数电缆和光缆，再敷设水平网线。大对数电缆和光缆体积大、硬度高，先敷设可以避免后续施工中对已敷设线缆造成挤压损伤。同时，不同楼层之间的垂直敷设应协调同步，避免单层堆积过多线缆。

经验二：防静电措施不可忽视
综合布线施工中，静电对电子元器件的损害是隐蔽且不可逆的。施工人员应佩戴防静电手环，机柜和配线设备应良好接地。特别是在干燥季节，更应加强防静电管理，避免因静电导致模块或设备损坏。

经验三：施工文档同步整理
很多施工团队在施工过程中忽视文档整理，等到验收时才发现缺少关键记录。建议在施工过程中同步建立完整的施工日志，包括每日施工进度、材料使用记录、隐蔽工程照片、变更签证等，这些文档不仅是验收的必要材料，也是后期维护的重要参考。

七、常见问题FAQ

Q1：六类线和超五类线可以混用吗？
不建议在同一链路中混用不同类别的线缆和连接件。混用会导致整条链路的性能降级到较低类别的标准。如果确实需要在同一系统中使用，应确保同一链路中的所有组件（线缆、模块、跳线）类别一致。

Q2：线缆可以和强电线缆同桥架敷设吗？
严禁将弱电线缆与强电线缆敷设在同一桥架内，除非桥架内设置了金属隔板进行有效隔离。平行敷设时间距不应小于30cm，交叉敷设时应呈90度直角交叉。强电线缆对弱电线缆的电磁干扰会导致网络信号严重劣化。

Q3：施工完成后多久可以进行测试验收？
建议在所有端接工作完成并经过至少24小时的稳定期后再进行正式测试验收。刚端接的连接点可能存在接触不稳定的情况，经过一段时间的稳定后测试结果更加准确可靠。测试前应确认所有设备已通电运行正常。
