弱电工程门禁系统安装调试及故障维护指南

引言：门禁系统——安防管理的第一道防线

在现代化建筑管理中，门禁系统承担着人员出入管控、安全防范和考勤管理的多重职能。一套设计合理、安装规范的门禁系统，不仅能够有效阻止未经授权的人员进入，还能通过刷卡记录实现人员轨迹追踪和安全管理数据分析。然而在实际工程中，门禁系统的安装调试往往因为施工细节不到位而留下隐患。本文将从实战角度出发，系统讲解门禁系统安装调试的完整流程和故障排查方法。

一、门禁系统核心设备认知

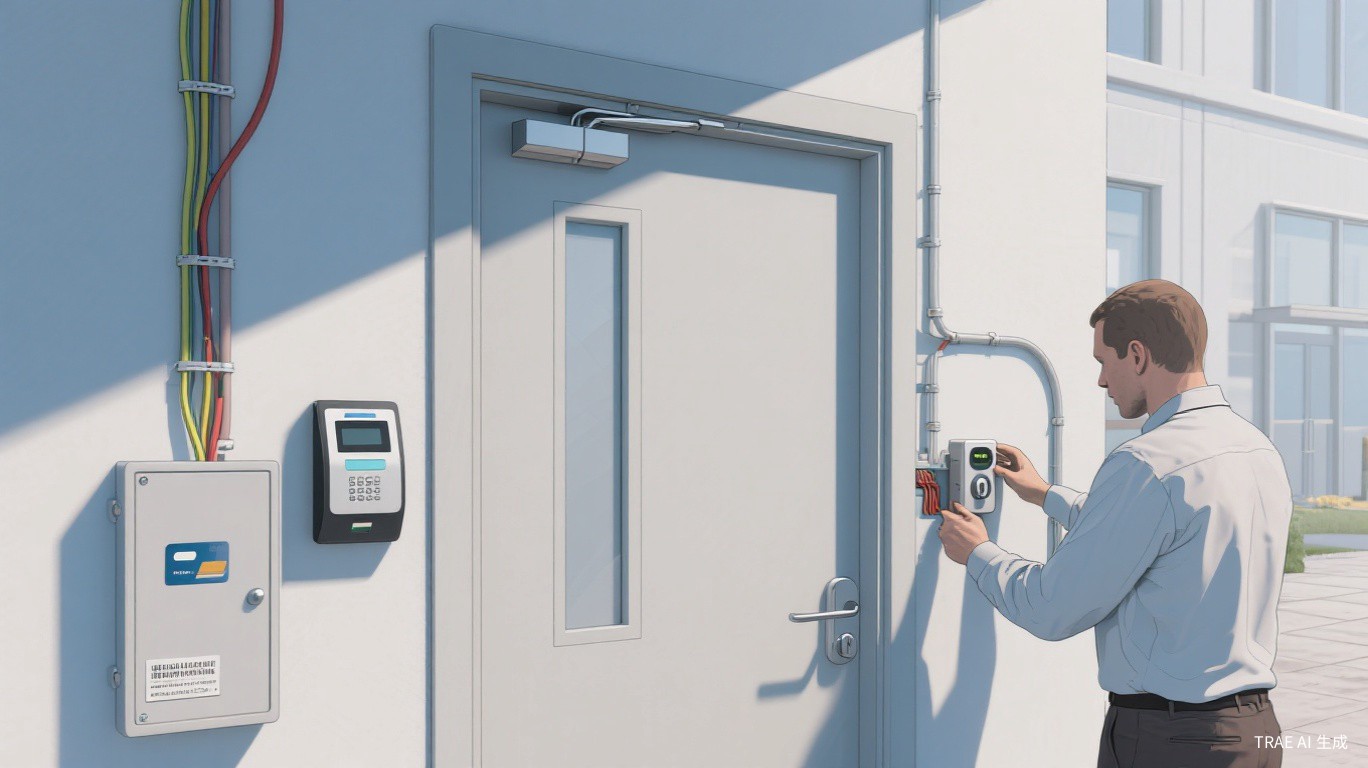

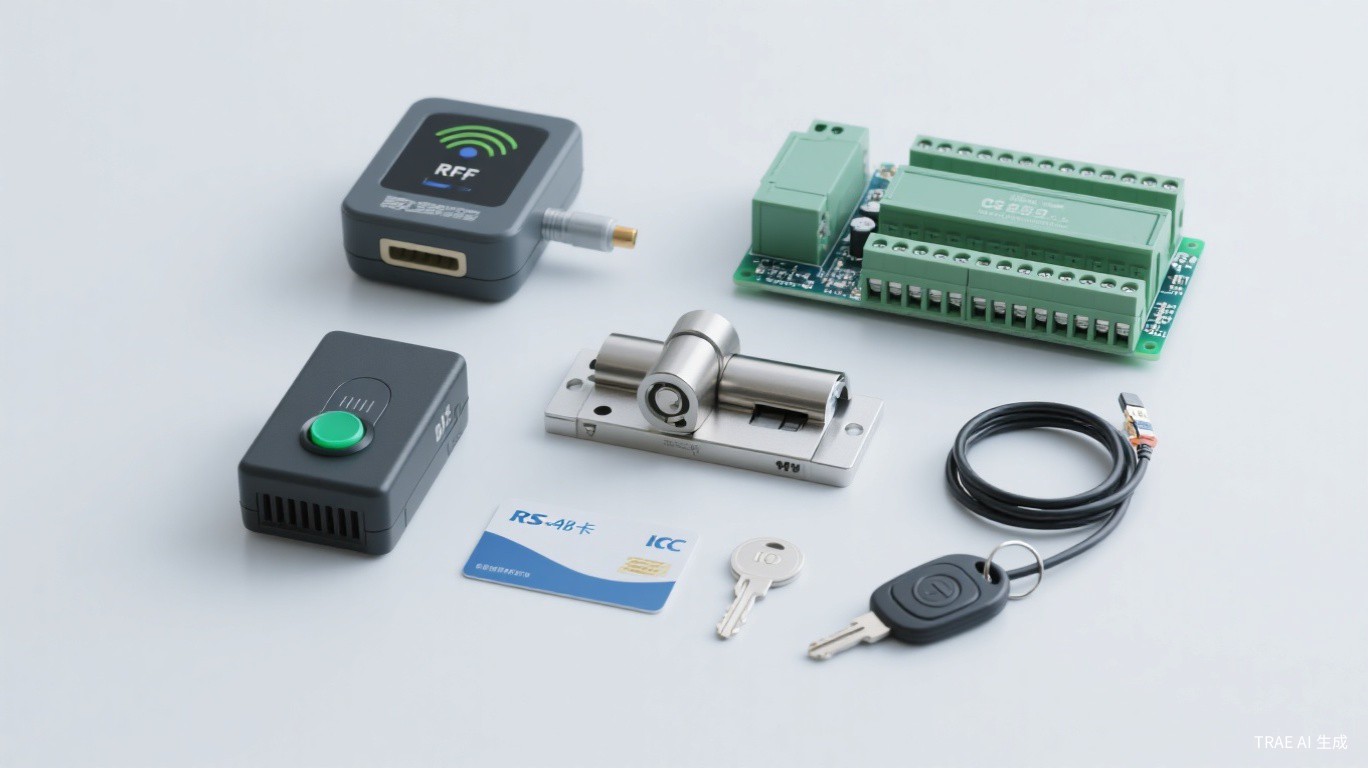

在动手安装之前，工程师必须对门禁系统的每个组件有深入理解。一个标准的单门门禁系统包含以下核心设备：

二、安装前的现场勘察与准备

门禁安装绝不是简单的"打孔上螺丝"，前期的现场勘察决定了后续施工的顺利程度。勘察时需要重点关注以下要素：门的材质（木门、铁门、玻璃门对应的锁具完全不同）、门的开启方向（内开还是外开直接影响锁具选型和安装方式）、门框结构（是否有足够空间安装锁体）、供电条件（就近取电点的位置和容量）、管线走向（明管还是暗管，走线路径是否通畅）。

工具准备清单：冲击钻及配套钻头（含玻璃钻头）、螺丝刀套装（十字和一字）、万用表、剥线钳、压线钳、水平尺、卷尺、记号笔、绝缘胶布、热缩管、膨胀螺栓套装。

三、各组件安装技术要点

3.1 电锁安装——精度决定成败

电锁是门禁系统中安装难度最大的组件，安装精度直接影响使用效果。电磁锁安装时，锁体与吸板必须完全对齐，两者之间的间隙控制在1-3mm之间。间隙过大吸力不足，间隙过小门无法正常关闭。安装完成后应反复开关门20次以上，确认锁体与吸板每次都能准确贴合。

电插锁的安装精度要求更高，锁孔与锁舌的对位误差不能超过1mm。建议使用厂家提供的安装模板进行预定位，先用铅笔在门框上标记好孔位，确认无误后再打孔。对于玻璃门，必须使用专用的玻璃门夹具来固定电插锁。

3.2 读卡器安装

读卡器安装高度以中心点距地面1.3米为最佳，过高或过低都会影响用户体验。安装位置应避开阳光直射区域（强光会影响红外感应），距离金属门框至少保持5cm以上距离（金属会屏蔽射频信号）。安装时使用膨胀螺栓固定，确保读卡器不会因频繁刷卡而松动。

3.3 控制器安装与接线

控制器应安装在门附近的弱电箱或控制箱内，位置选择要兼顾布线便利性和后期维护空间。控制器与读卡器之间的距离不应超过100米（RS485通信）或通过TCP/IP网络连接。接线时必须严格按照厂家提供的接线图操作，特别注意电源正负极和信号线的对应关系，接反极易烧毁控制器。

四、布线施工规范

门禁系统的布线质量对系统稳定性影响极大。通信线必须使用屏蔽双绞线（推荐RVSP 2x1.0mm），电源线截面积应根据负载电流和传输距离确定（一般不小于1.5平方毫米）。通信线与电源线应分管走线，间距至少保持15cm以上，避免电源对通信信号产生电磁干扰。

RS485总线采用手拉手菊花链连接方式，严禁星型连接。总线两端各加装一个120欧姆终端匹配电阻，可以有效抑制信号反射，提高通信稳定性。当通信距离超过1000米时，需要加装RS485中继器。

五、系统调试全流程

5.1 通电前检查

在给系统通电之前，必须用万用表逐条线路检查：电源线有无短路（正负极之间电阻应为无穷大）、通信线连接是否正确、各设备接线端子是否压接牢固。这一步虽然繁琐，但可以避免因接线错误烧毁设备。

5.2 分步调试

调试应按照"电源→锁具→读卡器→控制器→软件"的顺序逐步进行。首先单独测试电源输出电压是否正常（12V系统应在11.5-12.5V之间），然后测试锁具动作，接着测试读卡器刷卡响应，最后通过管理软件进行系统联调。每一步确认正常后再进入下一步，切忌一次性全部通电。

六、常见故障排查手册

七、工程师经验分享

经验一：电源是门禁系统的生命线。实际工程中，80%以上的门禁故障都与电源有关。建议门锁和控制器分开供电，避免锁具动作时的大电流波动影响控制器正常工作。重要出入口的门禁点应配备UPS后备电源，确保停电后至少维持4小时正常工作。

经验二：做好防静电措施。门禁控制器和读卡器内部都是精密电子元件，安装接线前应先释放自身静电（触摸接地金属），尤其是在干燥的冬季。很多控制器莫名其妙损坏，追查原因就是静电击穿。

经验三：预留维护空间。安装控制器和电源时，不要把弱电箱塞得满满当当。至少预留三分之一的空间用于后期检修和线路调整。线缆进入弱电箱后应留出足够的余量（不少于30cm），方便日后重新接线。
