一、施工方案编制的法规依据与技术标准
任何弱电安防工程的施工方案都必须以国家和行业标准为依据，这是保证工程质量和验收合规的基础。以下标准是编制施工方案时必须引用的核心规范：
| 标准编号 | 标准名称 | 适用范围 |
|---|---|---|
| GB50348-2018 | 安全防范工程技术规范 | 安防系统设计、施工、验收全流程 |
| GB50198-2011 | 民用闭路监视电视系统工程技术规范 | 视频监控系统施工与验收 |
| GB50343-2012 | 建筑物电子信息系统防雷技术规范 | 安防系统防雷接地设计施工 |
| GB50169-2016 | 电气装置安装工程接地装置施工及验收规范 | 接地系统施工验收 |
| GB50311-2016 | 综合布线系统工程设计与施工规范 | 网络布线系统施工 |
| GB/T28181-2016 | 公共安全视频监控联网系统信息传输协议 | 视频监控系统联网对接 |
在编制施工方案时，除了引用上述标准外，还应结合项目所在地的地方法规和甲方特殊要求，制定针对性的施工技术措施。
二、施工准备：技术与材料的双重保障
2.1 施工组织设计编制要点
施工组织设计是指导整个施工过程的技术文件，应包含以下内容：工程概况（项目规模、系统组成、工期要求）、施工部署（人员配置、施工阶段划分）、主要施工方法和技术措施、施工进度计划（甘特图）、质量保证措施、安全文明施工措施、材料设备进场计划等。
2.2 材料设备进场检验流程
所有进场材料和设备必须经过严格的质量检验。检验流程：核对送货单与采购清单是否一致 → 检查外观包装是否完好 → 核对产品型号规格是否与设计一致 → 查验产品合格证和检测报告 → 抽样进行通电测试 → 填写材料进场验收记录。不合格材料一律退场，不得使用。
2.3 施工工具与检测仪器配置
| 工具/仪器类别 | 具体名称 | 用途说明 |
|---|---|---|
| 布线工具 | 穿线器、弯管器、压线钳、剥线钳 | 管线敷设和线缆端接 |
| 测试仪器 | 网络测试仪、光功率计、万用表 | 线缆连通性和信号测试 |
| 安装工具 | 冲击钻、水平仪、激光测距仪 | 设备定位和固定安装 |
| 调试设备 | 笔记本电脑、配置工具软件 | 摄像头参数配置和系统调试 |

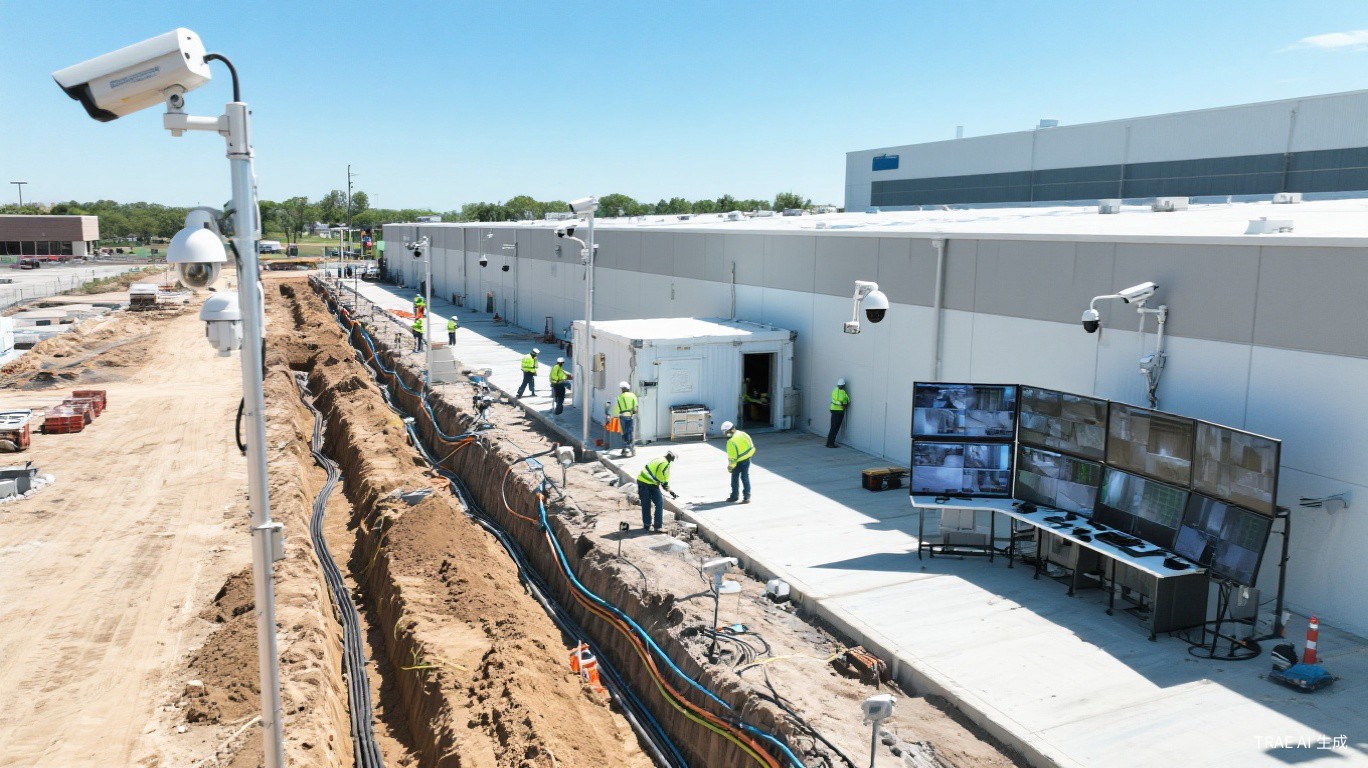

三、管线敷设施工方案
3.1 室内管线敷设
室内管线敷设是施工工作量最大的环节。明敷管线要求横平竖直，使用管卡固定，间距30-40cm均匀分布。暗敷管线在墙体砌筑或装修前完成，管路应短捷、弯头少，每段管路弯头不超过3个。穿线前应先使用穿线器进行管路疏通，确认管路畅通无阻后再穿入线缆。
3.2 室外管线敷设
室外管线敷设需要考虑防水、防冻、防腐蚀和防雷等因素。地埋管线埋深不小于0.7米，穿越道路处加设壁厚4mm以上的钢管保护套管，套管两端伸出道路边缘不小于1米。架空线缆使用7/2.2mm钢绞线吊挂，杆距一般不超过50米，垂度符合电力施工规范。所有室外管线在进入建筑物时应做等电位连接和防雷接地。
3.3 线缆敷设通用规范
- 线缆敷设前逐盘进行外观检查和电气性能测试，不合格线缆严禁使用
- 线缆在管内不允许有接头，所有接头必须在接线盒或设备箱内完成
- 线缆两端和中间转折点必须粘贴标识标签，注明线缆编号、起点和终点
- 敷设完毕后进行导通测试（验证连通性）和绝缘测试（绝缘电阻不小于20M欧姆）
- 不同类型的线缆（网线、电源线、控制线）应分层或分槽敷设，避免信号干扰
四、前端设备安装方案
4.1 固定枪机/半球安装流程
标准安装步骤：根据点位图确定安装位置 → 使用激光测距仪和水平仪定位打孔 → 安装膨胀螺栓和支架 → 固定摄像头主体 → 连接网线和电源线（或PoE网线） → 调整摄像头俯仰角和水平旋转角 → 固定紧定螺丝防松动 → 通电测试画面质量和夜视效果。安装完成后填写设备安装记录表。
4.2 PTZ球机安装要点
球机安装需要预留足够的旋转空间，安装高度一般为4-6米。安装完成后需要进行以下配置：设置预置位（将常用监控角度保存为预置位，支持一键调用）、规划巡航路线（设置球机自动巡航的路径和停留时间）、配置报警联动（当其他设备触发报警时，球机自动转向报警区域）。

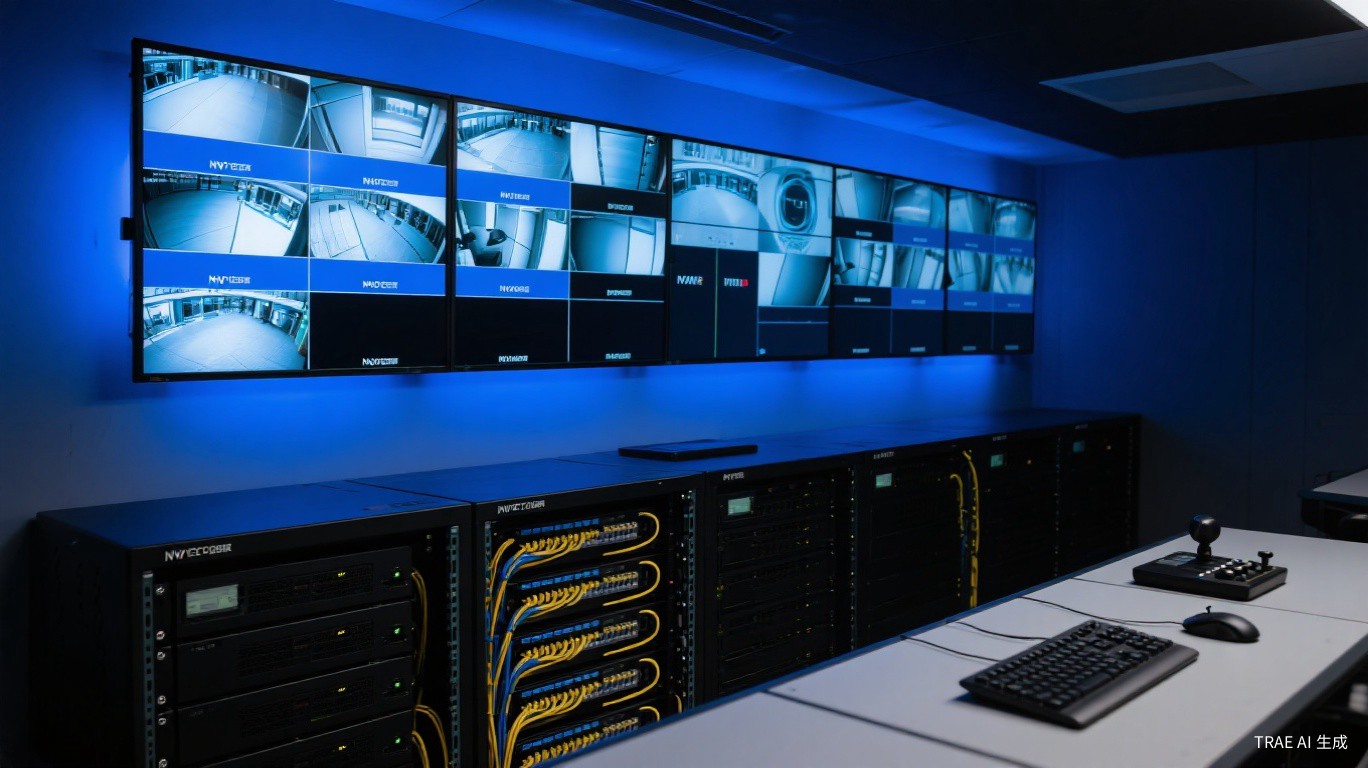

4.3 NVR与存储设备安装
NVR应安装在通风良好、温度控制在15-30°C、湿度控制在40%-70%的弱电间或监控中心。机架安装应使用标准19英寸机柜，设备之间保留1U以上的散热空间。硬盘安装前应进行坏道检测，建议配置RAID5阵列（至少3块硬盘），在保证数据安全的同时兼顾存储效率。
五、系统调试方案
5.1 单机调试
逐个检查每台摄像头的画面质量，测试项目包括：清晰度（中心清晰度不低于600TVL或对应像素数）、色彩还原度、帧率（不低于25fps）、码流稳定性（波动不超过10%）。同时调整摄像头角度和焦距，确保监控区域覆盖完整，无盲区和重叠。
5.2 系统联调测试
| 测试项目 | 测试方法 | 合格标准 |
|---|---|---|
| 录像存储 | 检查每路录像是否正常写入 | 所有通道持续录像无中断 |
| 远程访问 | 通过外网访问NVR实时画面 | 延迟不超过500ms，画面流畅 |
| 报警联动 | 触发报警输入，观察联动响应 | 3秒内响应，画面自动弹出 |
| 备份恢复 | 备份一段录像后删除，再恢复 | 恢复后录像完整可播放 |
| 连续运行 | 7x24小时不间断运行测试 | 无死机、无录像中断、无报警遗漏 |
六、工程师经验分享
经验一：施工顺序的合理安排
大型监控项目的施工应遵循"先主管后支管、先干线后支线、先暗管后明管"的原则。管线敷设应在装修前完成，设备安装应在装修基本完成后进行。合理的施工顺序可以避免返工，节省工期和材料成本。
经验二：接地系统的施工细节
接地系统是保护设备和信号质量的关键。施工中常见的问题是接地电阻不达标。解决方案：使用接地电阻测试仪定期检测，如果土壤电阻率较高，可以增加接地极数量或使用降阻剂。所有金属桥架、金属管、设备外壳都必须接入接地网，形成等电位连接。
经验三：存储容量规划的实用公式
很多项目在规划存储容量时估算不准，导致后期扩容困难。建议使用以下公式精确计算：存储容量(TB) = 摄像头路数 x 单路码流(Mbps) x 3600 / 8 / 1024 x 每天录像时长(h) x 保存天数 / 1024。注意：H.265编码比H.264节省约50%存储空间，在计算时应根据实际编码方式调整码流参数。
七、总结
一套完善的施工方案是保证视频监控系统工程质量的基础。从法规标准的引用到施工组织的编制，从管线敷设的规范到设备安装的标准化操作，再到系统调试的全面测试，每个环节都需要精心策划和严格执行。只有将施工方案中的每一项措施落实到现场施工中，才能交付一个满足设计要求、运行稳定可靠的监控系统。
